Enviolo – Kabelinstallationsanleitung

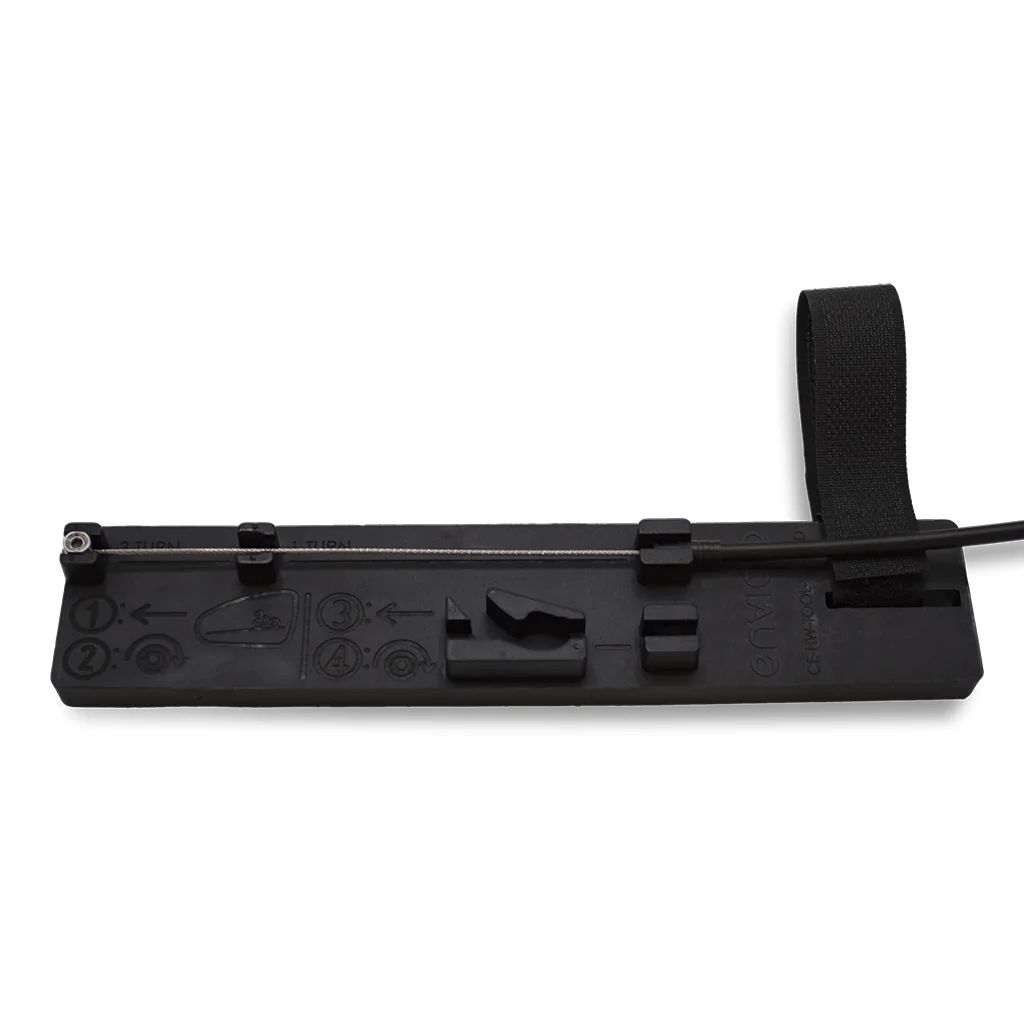

Mit dem Enviolo-Kabelmontagewerkzeug wird das Wechseln und Anpassen der Länge von Schaltzügen zum Kinderspiel. Die Vorrichtung verfügt über zwei Messvorrichtungen: eine zum Kürzen von Zügen mit Kabelklemme und eine für Bowdenzüge mit Schraubnippel. So können Sie die Bowdenzüge an Ihrer Drehgriffschaltung in wenigen Minuten wechseln.

Details zum Enviolo-Kabelmontagewerkzeug:

Original Enviolo Werkzeug

Für einfaches Entfernen der Züge

Für Enviolo/NuVinci-Schalthebel

Aus robustem Kunststoff gefertigt

Bohrungen für die Schraubmontage

Kürzen von Enviolo-Nabenzügen

Zum Kürzen von Bowdenzügen an Enviolo- oder NuVinci-Schalthebeln empfehlen wir die Verwendung der passenden Montagevorrichtung. Damit können Sie Ihre Züge auf die richtige Länge einstellen, ohne sie manuell messen zu müssen.

Lösen Sie zunächst die Klemmschrauben des Schalthebels im Uhrzeigersinn so weit wie möglich. Führen Sie dann die neuen Bowdenzüge in Ihren Enviolo-Drehgriff ein, falls diese nicht bereits werkseitig montiert sind. Führen Sie die Züge anschließend durch eine geeignete Schutzhülle. Achten Sie darauf, dass sie fest am Drehgriff befestigt sind. Ziehen Sie die Züge kräftig, um den maximalen Gang einzustellen (bei Schalthebeln mit Display ist das Display komplett flach). Führen Sie nun den längeren der beiden Züge in die obere Messvorrichtung ein. Spannen Sie den Bowdenzug mit einem Drehmoment von 1,5 bis 2,0 Nm und kürzen Sie ihn so weit wie möglich.
